Amplificatore type 36.5613 class D by ARG-audio
L'amplificatore 36-5613 ARG-audio si basa su una scheda di amplificazione in classe D prodotta da Sure Electronics, che utilizza il chip TAS5613 come componente principale. Questo amplificatore integrato è stato progettato per offrire una potenza dinamica di 2 x 150 watt per canale, sfruttando la tecnologia "T-Amp" per garantire una qualità audiofila.
La scheda amplificatore implementa la topologia stereo PBTL a due canali. Grazie al design dedicato del dissipatore di calore, dotato di una ventola a temperatura controllata, l'amplificatore è in grado di erogare la massima potenza di 150 W RMS a 4 ohm su entrambi i canali senza necessitare di un dissipatore di calore di grandi dimensioni, come invece richiesto dalle tradizionali amplificazioni in classe A, B o AB. Questo è uno dei vantaggi della tecnologia in classe D.
La scheda è dotata di protezioni integrate nel chip TAS5613 della Texas Instruments, oltre a ulteriori protezioni sia in ingresso che in uscita dalla scheda, garantendo un elevato livello di sicurezza, robustezza e affidabilità. I circuiti di protezione termica, sovra/sotto tensione e corrente prolungano la durata della scheda dell'amplificatore.
Per alimentare la scheda, viene utilizzato un alimentatore switching digitale da 12A e 36V, ottimizzato per fornire la tensione richiesta dal chip e sfruttare appieno le sue potenzialità. La corrente disponibile di 10A supera ampiamente le esigenze dell'amplificatore, ma è preferibile avere una riserva abbondante piuttosto che scarseggiare, in modo da beneficiare di una dinamica ottimale, questo anche grazie ad una capacità di filtraggio superiore a 31000 uF . L'alimentatore è inoltre dotato di protezioni in ingresso e in uscita, ed è schermato da una gabbia di Faraday per prevenire interferenze indesiderate.
Dal punto di vista estetico e di sicurezza, l'amplificatore presenta un fusibile da 3A, che protegge l'alimentatore da eventuali sovraccarichi o cortocircuiti.

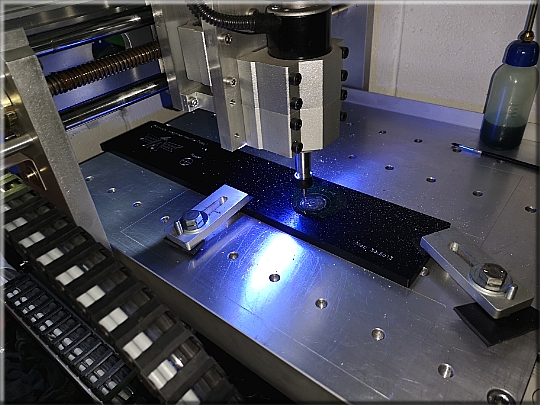

Nell'immagine mostrata, possiamo osservare una parte del processo di lavorazione del frontale dell'amplificatore, focalizzandoci specificamente sulla creazione di una tasca dove verrà alloggiata la manopola del volume. Tutte le lavorazioni sono state eseguite utilizzando una macchina CNC appositamente realizzata per agevolare e rendere più precise queste operazioni. Senza l'ausilio della macchina CNC, alcune di queste lavorazioni sarebbero praticamente impossibili da realizzare.
Un esempio di ciò è la "graffiatura" utilizzata per incidere le scritte sul frontale dell'amplificatore. Questa lavorazione viene resa possibile grazie a un utensile appositamente creato per soddisfare questa esigenza. La precisione della macchina CNC consente di eseguire incisioni dettagliate e di alta qualità, aggiungendo un tocco di estetica e personalizzazione al prodotto finale.
L'utilizzo della macchina CNC per la lavorazione del frontale dell'amplificatore offre numerosi vantaggi. Innanzitutto, consente di ottenere risultati più precisi e coerenti rispetto alla lavorazione manuale. Inoltre, riduce il rischio di errori umani e permette di riprodurre fedelmente le specifiche di progettazione in modo ripetibile.
La creazione di un utensile appositamente progettato per le lavorazioni richieste dimostra un impegno nel raggiungere elevati standard di qualità e personalizzazione. Questo permette di realizzare dettagli esclusivi che aggiungono valore estetico e funzionale al prodotto finale.
Complessivamente, l'utilizzo della macchina CNC per le lavorazioni del frontale dell'amplificatore rappresenta un passo significativo per garantire la precisione, la qualità e l'estetica del prodotto finale, consentendo di realizzare caratteristiche e dettagli che sarebbero stati difficili da ottenere con metodi tradizionali di lavorazione.
Nell'immagine mostrata, possiamo osservare l'alimentatore switching da 36V e 12A, che fornisce una potenza totale di 432 watt. Un elemento distintivo sono i due grandi condensatori da 15000 µF ciascuno, che giocano un ruolo fondamentale nel garantire un'alimentazione stabile e senza rumore all'amplificatore.L'utilizzo di condensatori di tale capacità consente di accumulare una notevole quantità di energia, fornendo una riserva sufficiente per affrontare variazioni di carico o richieste di picco dell'amplificatore. Questa riserva di energia contribuisce a mantenere la stabilità delle tensioni di alimentazione e a ridurre al minimo il rumore e le spurie residue. Per mitigare possibili problemi di interferenze elettromagnetiche causate dall'alta frequenza di commutazione degli alimentatori switching, è stato scelto di schermare l'intero sistema con una gabbia di Faraday. Questo involucro metallico previene l'emissione e l'interferenza di segnali indesiderati, creando un ambiente isolato e protetto per il funzionamento dell'alimentatore. L'utilizzo di una gabbia di Faraday è una pratica comune per proteggere circuiti sensibili dalle interferenze elettromagnetiche esterne: Essa agisce come uno schermo protettivo, bloccando o deviando i segnali elettromagnetici, garantendo così che l'alimentatore non sia influenzato da interferenze esterne e che non interferisca con il funzionamento di altre apparecchiature elettroniche esterne, assicurando una prestazione affidabile e priva di disturbi.
Qui possiamo osservare la scheda di amplificazione che fa uso del chip TAS5613 della Texas Instruments. Questa scheda è stata posizionata in prossimità dei connettori di uscita di potenza, così come il potenziometro Alps RK27 è stato collocato vicino agli ingressi RCA e alla scheda stessa. Questa disposizione è stata adottata per accorciare il percorso di ogni segnale, riducendo al minimo la possibilità di interferenze o perdite di segnale indesiderate. Il cavo utilizzato per i collegamenti della sezione di potenza è un cavo Van den Hul rivestito in argento. Questo tipo di cavo offre una conducibilità ottimale e una bassa resistenza per garantire la trasmissione efficiente del segnale di potenza senza degrado. L'utilizzo di un cavo di qualità superiore contribuisce a preservare l'integrità del segnale audio e a ottenere prestazioni ottimali dall'amplificatore. Per gli ingressi, invece, è stato utilizzato un cavo intrecciato Monacor. Questo tipo di cavo offre una buona schermatura contro le interferenze elettromagnetiche esterne, riducendo il rischio di rumore o distorsioni indesiderate durante la trasmissione del segnale audio di ingresso.
Complessivamente, l'attenzione prestata alla disposizione dei componenti e alla scelta dei cavi di collegamento riflette la cura per il percorso del segnale e l'obiettivo di ottenere prestazioni audio eccellenti. Questi accorgimenti consentono di ridurre al minimo eventuali interferenze e di preservare la qualità del segnale lungo tutto il percorso evitando l'insorgere di "problemi" più o meno fastidiosi .
Il risultato ottenuto è un amplificatore che si distingue per la sua semplicità complessiva, ma estrema razionalità. Ogni elemento è stato attentamente scelto e progettato per ottenere il massimo rendimento, ma soprattutto, a differenza dei grandi produttori odierni che spesso progettano i loro prodotti con l'obsolescenza programmata, nel mio caso tutto è stato realizzato per durare nel tempo.
Dal punto di vista sonoro, dopo aver abbinato l'amplificatore ad un lettore CD Philips CD880 e alle casse Triangle Borea BR09, ho avuto l'opportunità di ascoltare diversi generi musicali , e senza voler fare una recensione dettagliata, devo ammettere che in molti aspetti l'amplificatore mi ha stupito. È stato un vero piacere ascoltarlo, senza alcuna fatica e senza avere l'impulso di spegnere tutto dopo soli 5 minuti. Anzi, prima di spegnere tutto, ho voluto ascoltare diversi CD proprio perché l'amplificatore riusciva a riprodurre la musica in modo dinamico e fresco, senza risultare aspro o acerbo. Al contrario, quando necessario, era in grado di conferire quel tocco di calore che completava l'esperienza sonora.
Sono consapevole di essere di parte, ma credo di avere valide ragioni per affermarlo.
