Tube Tester TV7 - GY/U
Questo , insieme al provavalvole elettronico ,è lo strumento che uso per testare le valvole .
E’ un TV-7 GY/U prodotto dalla LORENZ su concessione americana US Army , porta il numero di serie 160 … si conta ne siano stati fatti circa 350 : è quindi uno strumento abbastanza raro da trovare a differenze dei cugini americani.
Anche in questa versione l’ alimentazione e in AC 110V/60 Hz ottenuti tramite un trasformatore toroidale con primario da 230V e con i due secondari da 55V messi in serie.
Rispetto ai suoi “cugini” più vecchi, questo esemplare usa componentistica più recente e aggiornata , quindi soffre meno dei difetti di ”gioventù” o di quei difetti legati alla componentistica troppo obsoleta e poco affidabile.
Nelle immagini qui a lato il TV-7 è al’ opera mentre è in prova una stupenda 6AS7G Svetlana Sed Winged “C”
Questo provalvole ovviamente come ogni cosa soffre del età anche se i suoi anni sono portati benissimo.

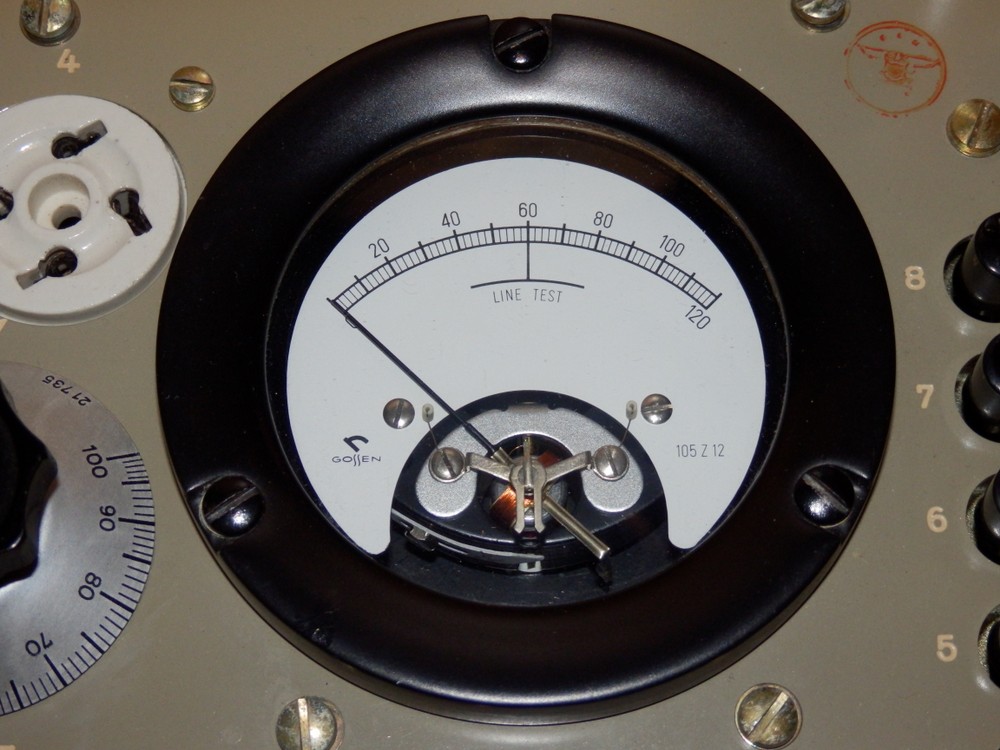

La revisione fatta ha sistemato alcune cose fuori posto come ad esempio il "famoso" C103, ovvero il condensatore sullo strumento che in origine è in carta e olio e che si deteriora abbastanza precocemente rispetto ad altri componenti utilizzati sul TV-7 .
Io raccomando sempre la sua sostituzione con un componente adeguatamente migliore, in questo caso un ottimo Rifa PEG 124 da 100 uF 25 V fa al caso nostro.
Nell immagine a lato il nuovo componente e le nuove connessioni .
Un' altro intervento che si è reso necessario è stata la sostituzione dello zoccolo noval 9 pin che con il tempo e viste le numerose valvole accolti si è rovinato e non assicurava più una adeguata tenuta .
Il componente originale è uno zoccolo CINCH , sostituito con uno identico sempre Cinch.
L' unica modifica eseguita sullo zoccolo è stato allargare i fori di fissaggio zoccolo perchè di diametro inferiore allo zoccolo originale.
Preparato lo zoccolo nuovo ho rimediato uno utilissimo accessorio per il TV-7 , molto spesso montato di serie o comunque reperibile come optional: il salvazoccolo .
In pratica, gia dalla parola stessa, protegge lo zoccolo originale su cui sono connessi i fili in modo tale da sostituire solo quello alla bisogna evitando di rifare tutte le connessioni allo zoccolo .
Con il salvazzoccolo la sostituzione è rapidissima: basta svitare una vite ....
Dopo aver sostituito lo zoccolo e rifatto i collegamenti con i fili, ho provveduto a " laccare " le saldature come in origine .
Per un uso casalingo non servirebbe, difatti era una protezione contro l' umidità e/o possibile acqua , ricordando che è uno strumento militare da campo, ma io ho voluto mantenere questa caratteristica originale.
