Leak Stereo 20 Restauro
Dati Tecnici :
Potenza : 12W per canale su 8 Ohm
Valvole : 4 x EL84, 3 x ECC83, 1 x GZ34
Dimensioni (LxPxA) : 27 x 33 x 18 cm
Peso : 10kg

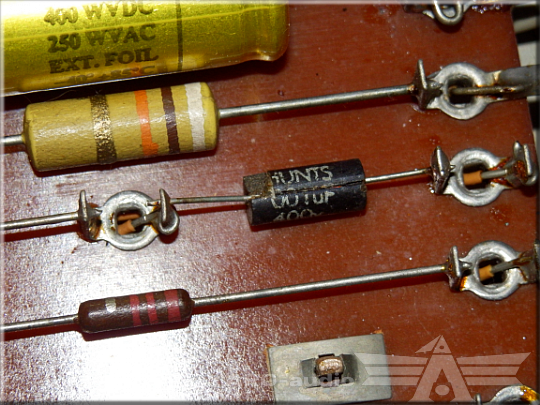

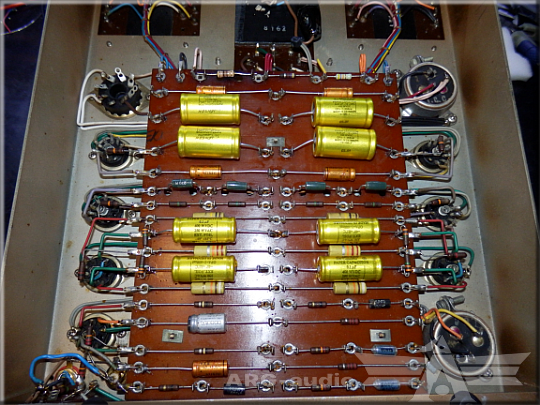

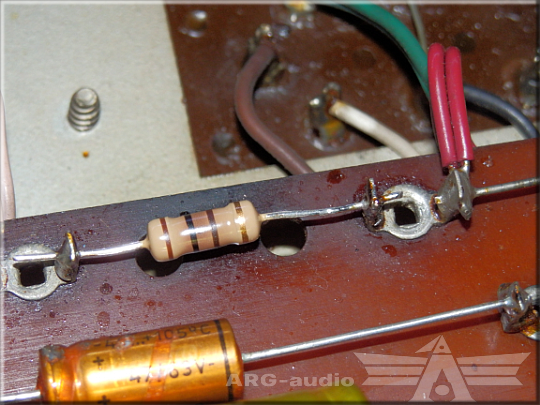

Ecco un altro leak che è stato duramente pasticciato dal fantomatico "cugggino", colui che è esperto e conosce le cose... Tuttavia, se analizziamo attentamente le "cose", possiamo notare che ci sono state delle modifiche casuali con componenti di scarsa qualità ed inadeguati ad eccezione per i condensatori Jensen, peccato che siano vecchi e recuperati da chissà dove, con parametri ESR da fare invidai ad una resistenza pura. Era necessario eliminare tutto ciò e rifare il lavoro da zero.

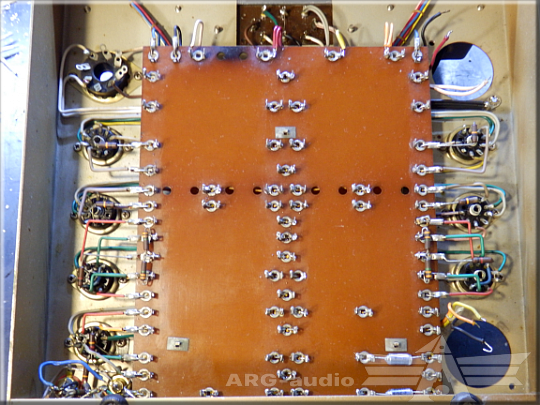

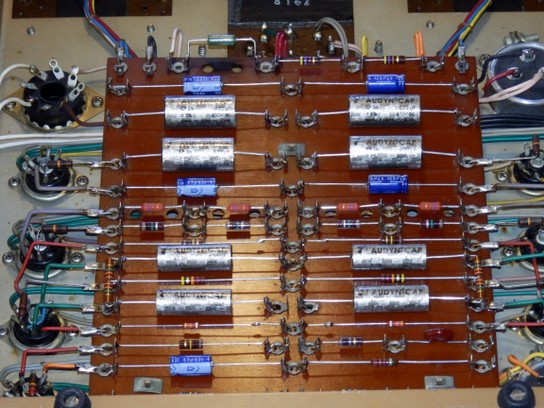

Era evidente che per ottenere un risultato finale eccellente, era necessario partire da una base solida. Quindi, si è proceduto con la rimozione e la pulizia completa di tutti i componenti erroneamente posizionati. Costruire qualcosa di affidabile diventa difficile quando le fondamenta sono fragili come l'argilla. Pertanto, sono stati rimossi tutti i componenti e si è effettuata una minuziosa pulizia della scheda PCB e di tutti i punti di collegamento, rimuovendo le vecchie saldature e lo stagno residuo. Inoltre, sono stati sostituiti anche i vecchi condensatori di alimentazione, poiché erano ormai vicini alla fine della loro vita utile. Questa azione preventiva ha evitato ulteriori danni causati da un loro possibile guasto imminente. A questo punto, è stato possibile avviare il processo di restauro.
PS: eccezion fatta per i due ottimi condenstori in Styroflex ...

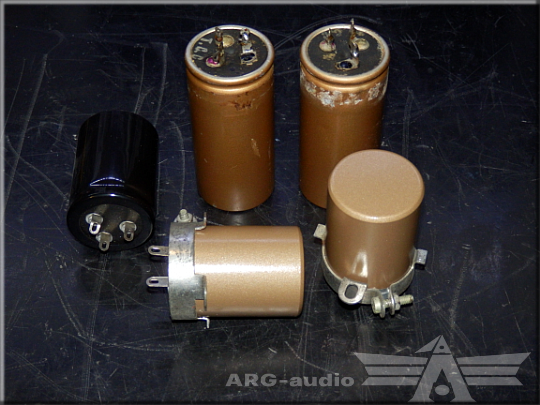

Nella foto laterale sono visibili i vecchi condensatori originali che sono stati rimossi, mentre quelli in primo piano sono i nuovi condensatori realizzati da ARG-audio che corrispondono alle specifiche originali in termini di colore, diametro, capacità e tensione, risultano leggermente più corti . Se si desidera, è possibile montare condensatori da 50µF della stessa serie che sono alti come gli originali. Personalmente, consiglio di montare i condensatori con la capacità originale, ovvero da 32µF, in quanto sono perfettamente adatti e sinceramente la differenza di altezza non è percepibile, basta osservare l'immagine di apertura dell'articolo ed in più "stressano " meno la GZ34 . Questo metodo rappresenta il modo migliore per eseguire un restauro e una sostituzione simile.

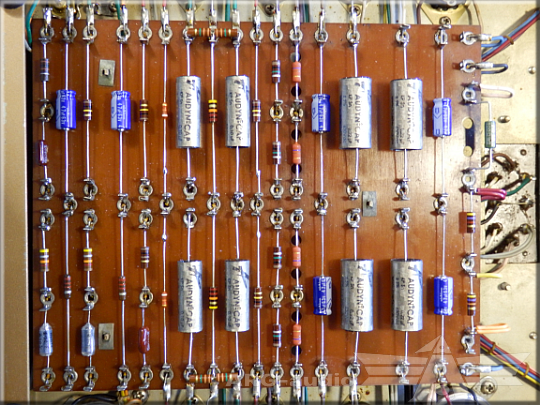

Nel restauro sono state utilizzate resistenze Hallen Bradley come quelle originali, ad eccezione di due misure particolarmente difficili da trovare. Tuttavia, per queste ultime, è stato mantenuto sia il tipo di costruzione che la qualità per rimanere il più fedeli possibile al progetto originale.

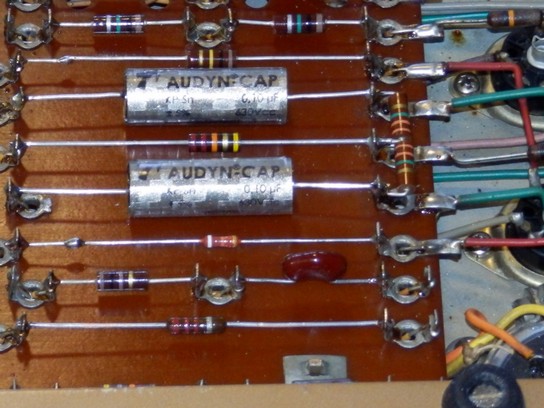

Per i condensatori catodici, sono stati scelti eccellenti Nichicon CS, mentre per i condensatori di accoppiamento sono stati utilizzati AudynCap Kp Tin Foil, che si sono dimostrati eccezionali in tali applicazioni, insieme ai noti Mundorf ZN Tin Foil.
I condensatori della CR (Compensation Reversal) sono stati sostituiti con mica argentati, che offrono prestazioni superiori.
Per la resistenza di potenza sull'alimentazione, è stata impiegata una resistenza da 3 watt della serie Sfernice di Vishay, che rappresenta il meglio del meglio attualmente disponibile sul mercato. Non sono stati utilizzati componenti presi casualmente dal cassetto dei componenti recuperati, ma sono stati utilizzati componenti selezionati attentamente per garantire la massima qualità e affidabilità nel sistema restaurato.

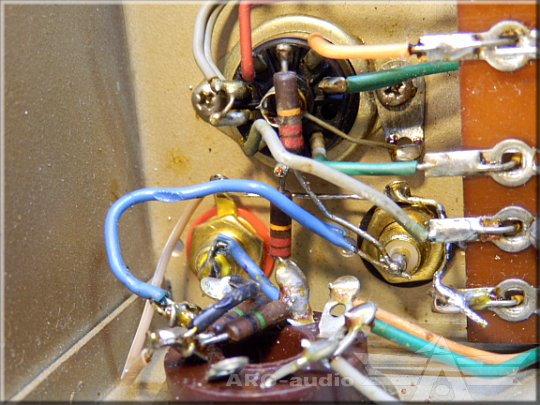

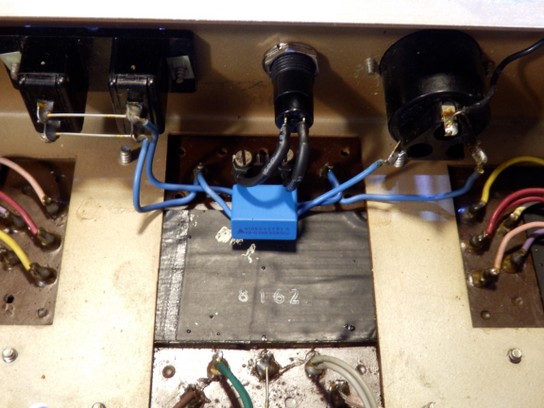

Successivamente è stato aggiunto un interruttore rotondo nel foro di uscita del cavo che si collega al preamplificatore, consentendo di utilizzare l'amplificatore finale singolarmente. L'inserimento di questo interruttore è stato realizzato senza compromettere l'integrità complessiva dell'amplificatore, in quanto ha lo stesso diametro del foro originale. Pertanto, questa modifica è completamente rimovibile in modo semplice. Inoltre, è stata prestata attenzione a interporre un condensatore anti-spike, che protegge il sistema da eventuali "rumori" dovuti dall'interruttore stesso.

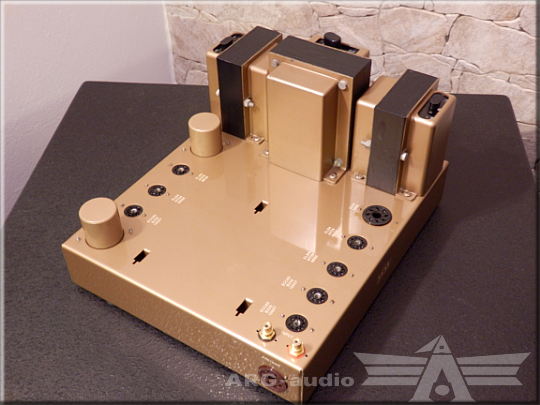

Dopo la pulizia e la lucidatura, è stato montato un kit selezionato di valvole Philips sull'amplificatore. Come per magia, l'amplificatore ha ripreso a suonare come se fosse appena uscito dalla fabbrica Leak, anzi, direi anche meglio considerando i nuovi componenti utilizzati. Tuttavia, ha mantenuto sempre il suo carattere distintivo e la bellezza nel riprodurre la musica. Forse il merito va anche alla EL84, che, quando messa in condizioni ottimali, può raggiungere una qualità sonora davvero eccezionale. In ogni caso, devo ammettere che sono assolutamente affezionato a questo amplificatore e ne sono un grande estimatore, quindi molto probabilmente sarò di parte...
