Revox Model 40 Revisione
Dati Tecnici :
Potenza in uscita: 10 watt per canale su 8Ω (stereo)
Risposta in frequenza: da 30Hz a 20kHz
Distorsione armonica totale: 0,5%
Sensibilità di ingresso: 5 mV (MM), 150 mV (linea)
Uscita: 150 mV (linea)
Impedenza di carico dell'altoparlante: da 4Ω a 16Ω
Dimensioni: 390 x 260 x 120 mm
Peso: 9,4 kg
L'amplificatore a valvole Revox Model 40 è un esempio di design eccellente, caratterizzato da un'architettura semplice ma efficace. La sua costruzione è impeccabile, utilizzando materiali di alta qualità, e la presentazione è curata con gusto.

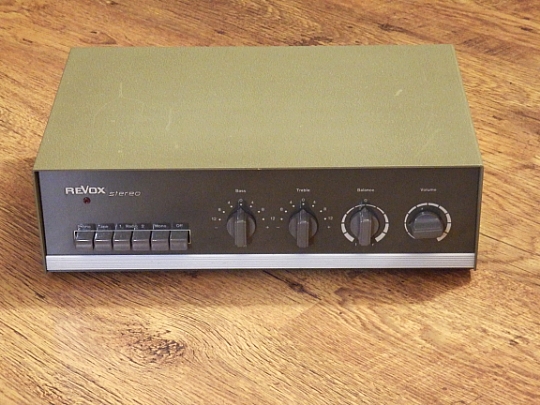

L'esterno dell'amplificatore presenta un robusto coperchio in metallo verde chiaro, un pannello grigio scuro e manopole di buona fattura, il tutto trasmette un senso di qualità e precisione. Il metodo di costruzione orizzontale introdotto da Revox, in cui i piccoli componenti sono montati su speciali portavalvole a torretta, è accompagnato da un'interessante disposizione dei controlli di tono e dei relativi componenti e cablaggi.
Ogni controllo è un interruttore a gradini e ogni sezione dell'interruttore è ingrandita per formare un piccolo circuito stampato che contiene tutti i componenti necessari in modo ordinato. Questi controlli funzionano silenziosamente e con grande precisione e sono disposti in una catena di feedback collegata al primo stadio a doppio triodo ECC81 di ciascun canale.
L'equalizzazione RIAA è affidata ad una ECC83, selezionabile insieme agli altri ingressi tramite un robusto interruttore a pulsante. Un pulsante aggiuntivo permette di collegare in parallelo i canali per l'ascolto monofonico. Ciascun canale è basato su una coppia di valvole ECL86, che combinano un pentodo e un triodo, e comprende uno stadio audio e un'uscita push-pull con carico diviso collegata al pentodo.
Gli amplificatori sono dotati di trasformatori di uscita adeguati e utilizzano un feedback complessivamente negativo. L'alimentazione è fornita da raddrizzatori al selenio con resistenza e condensatori di livellamento, quest'ultimo con una capacità totale di 300 microfarad. Viene inoltre utilizzata un'alimentazione in corrente continua per i filamenti dello stadio ECC83 pre-phono del giradischi.
Le prestazioni di questo eccellente amplificatore si traducono in un'esperienza di ascolto che soddisfa sia le orecchie che gli standard di misurazione. Definire il Revox Model 40 come una corazzata è un'accurata descrizione, in quanto offre una qualità costruttiva e prestazioni straordinarie.
Questo stupendo, piccolo amplificatore non aveva nulla di grave, ma dopo vari decenni di funzionamento era arrivato anche per lui il giorno del tagliando...

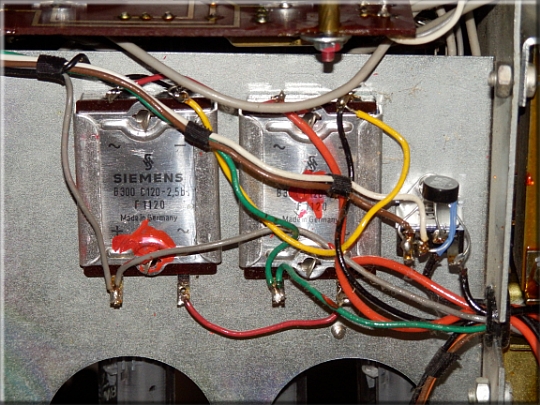

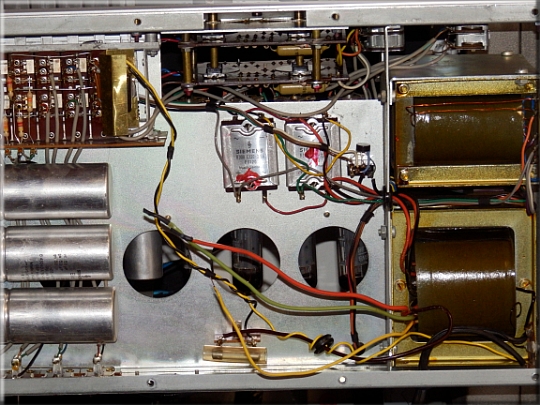

Dopo aver testato le valvole ed essermi assicurato della loro efficienza , sono passato al circuito vero e proprio . La prima cosa che ho notato sono stati i due ponti raddrizzatori al Selenio !! vanno sostituiti subito perchè I ponti raddrizzatori al selenio sono generalmente considerati pericolosi a causa delle proprietà intrinseche del selenio e dei suoi effetti sulla sicurezza. Ecco alcune ragioni per cui i ponti raddrizzatori al selenio possono essere considerati pericolosi:
1 - Tossicità: Il selenio è un elemento chimico tossico. L'esposizione eccessiva al selenio possono causare danni al sistema nervoso, problemi gastrointestinali, danni al fegato, alterazioni cutanee e persino effetti cancerogeni. La manipolazione inappropriata o la rottura di un ponte raddrizzatore al selenio possono portare a una potenziale esposizione al selenio, con conseguenze per la salute.
2 - Rischio di incendio: Il selenio è un materiale infiammabile. Se un ponte raddrizzatore al selenio viene danneggiato o si verifica un cortocircuito, potrebbe causare un surriscaldamento e potenzialmente un incendio. La combustione del selenio può produrre gas tossici.
3 - Efficienza e affidabilità: I ponti raddrizzatori al selenio sono meno efficienti rispetto ad altre tecnologie più recenti, come i ponti raddrizzatori al silicio. Inoltre, il selenio è un materiale che tende a deteriorarsi nel tempo, riducendo l'affidabilità dell'apparecchio in cui è installato.
4 - Costruzione : per le sue proprietà fisiche e per il tipo di produzione e costruzione, con il tempo il ponte al selenio aumenta di molto la sua resistenza interna ed è proprio questo il fattore scatenante, alla sua massima evoluzione, che porta questo componente alla sua distruzione con i pericoli annessi .
A causa di questi rischi, l'uso dei ponti raddrizzatori al selenio è stato ampiamente sostituito da tecnologie più sicure e avanzate, come i ponti raddrizzatori al silicio o i diodi a semiconduttore.

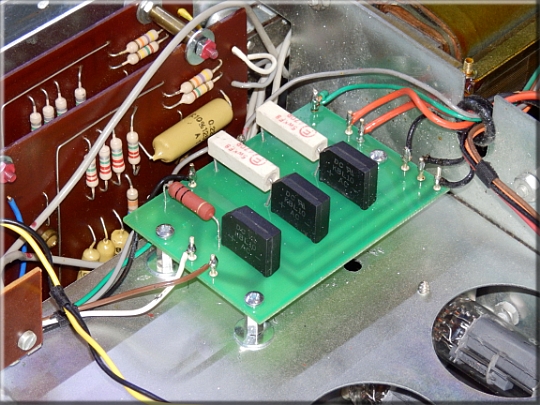

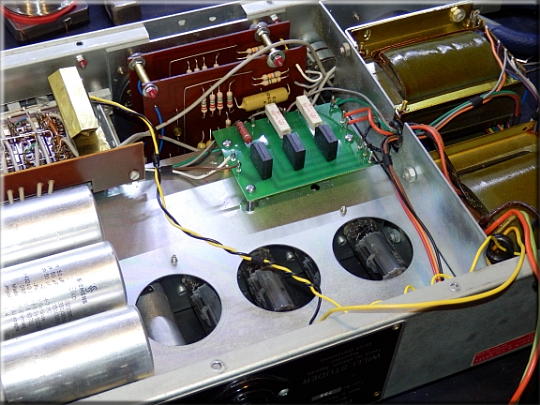

Per tutti i motivi esposti in precedenza, è stato necessario sostituire i ponti diodi esistenti con un componente moderno che offrisse maggiore sicurezza, efficienza, ma soprattutto sicurezza. Di conseguenza, è stata realizzata una PCB appositamente progettata da ARG-audio per ospitare i 3 nuovi ponti diodi e le relative 3 resistenze di caduta necessarie per simulare le caratteristiche del ponte al selenio. Poiché il ponte a diodi in silicio ha una tensione di uscita più alta e maggiore efficienza, questo è stato implementato per fornire al circuito la giusta tensione in conformità alle specifiche del marchio Revox.
I condensatori di alimentazione sono stati sottoposti a un meticoloso processo di test, che ha coinvolto la valutazione dei loro parametri chiave come capacità, resistenza serie equivalente (ESR), induttanza serie equivalente (ESL) e fattore di qualità (Q). I risultati di tali test hanno dimostrato che i condensatori mantengono ancora un'elevata efficienza e funzionalità, soddisfacendo quindi gli standard richiesti per un funzionamento ottimale dell'amplificatore.
Di conseguenza, non era assolutamente necessario sostituire i condensatori di alimentazione, ma anzi, si sconsigliava fortemente tale azione. La loro integrità e prestazioni erano ancora in linea con le specifiche richieste, garantendo un'adeguata stabilizzazione dell'alimentazione e una risposta ottimale del sistema.
Dopo un'accurata ispezione dell'intero circuito, ad eccezione di alcune modifiche non autorizzate precedentemente apportate al cablaggio, che sono state prontamente corrette, l'amplificatore è stato valutato in ottime condizioni.
L'intervento di riparazione ha riguardato principalmente l'adeguamento del cablaggio alle specifiche originali, al fine di garantire un flusso corretto dei segnali e una corretta connessione tra i componenti.

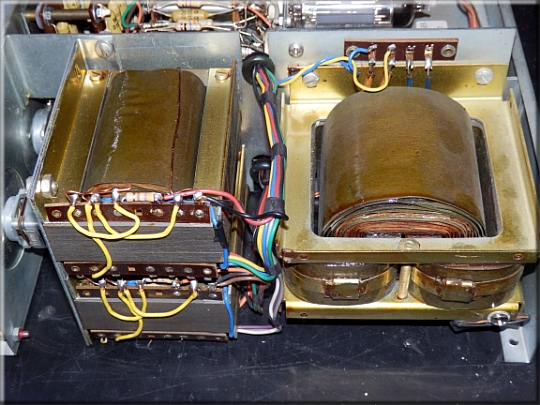

Inoltre, è importante notare l'eccezionale qualità dei trasformatori presenti nell'amplificatore, in particolare il trasformatore di alimentazione a nuclei a C. Questo tipo di trasformatore offre una maggiore efficienza, riducendo al minimo le perdite di energia e garantendo una distribuzione stabile dell'alimentazione ai vari stadi dell'amplificatore. La scelta di utilizzare un trasformatore di alimentazione di qualità contribuisce alla resa sonora eccellente e alla performance globale dell'amplificatore.
Davvero un piccolo gioiellino che sa suonare in modo molto , molto piacevole ...
