Philips CD960 Modifica
Questa modifica ha lo scopo di non stravolgere e snaturare il lettore, ma sopratutto non vuole intervenire pesantemente con modifiche " senza ritorno " che rovinerebbero la macchina : E' un lettore di interesse storico , se vogliamo intervenire radicalmente con modifiche zero oversampling , uscite a tubi , modifiche alla struttura ...rivolgiamoci altrove .
In questo intervento ho solamente "aggiornato " la componentistica .
Il lettore in questione montava in origine un TDA1541 , ovvero la versione base di questo ottimo componente , il passo ovvio era sostituirlo con un TDA1541A S1.
ATTENZIONE: non usate il saldatore e il classico succhia stagno a molla per fare questo lavoro, rischiereste di faresolo danni ... , io ho usato una pistola automatica che stressa pochissimo le piste e rimuove correttamente e completamente lo stagno
Philips CD 960 TDA 1541
Philips CD 960 sostituzione Dac TDA 1541
Philips CD 960 TDA 1541A S1
Purtroppo le scritte sono parzialmente cancellate, ma la sua origine è più che affidabile e il componente è assolutamente originale:
NON è un cinese contraffatto , una delle loro tante imitazioni disponibili sul mercato.
In abbinamento a questa sostituzione è stato adottato un nuovo filtro digitale SAA7220P/B al posto della versione /A :
Il SAA7220P / B è una versione migliorata del dispositivo 'A' : ha circa 1dB in più come performance nella banda passante del filtro FIR, ottenuto utilizzando diversi coefficienti ROM. L'altra differenza tra i due tipi è che l'offset nell'accumulatore è notevolmente ridotto (+ 0,05% in 'B' rispetto al + 5% in 'A'). Il SAA7220P / A richiesto un + 5 offset per fornire prestazioni ottimali quando viene utilizzato con il duplice DAC TDA1541%. Tuttavia, con la versione 'B' questo offset è più necessario per prestazioni ottimali.
Philips CD 960 rete compensazione operazionale
Un' altro intervento è stato quello di sostituire tutti i vecchi condensatori elettrolitici ( no i Cerafine !! ) con condensatori migliori e più freschi: i Panasonic serie FC e dove si poteva dei plastici wima .

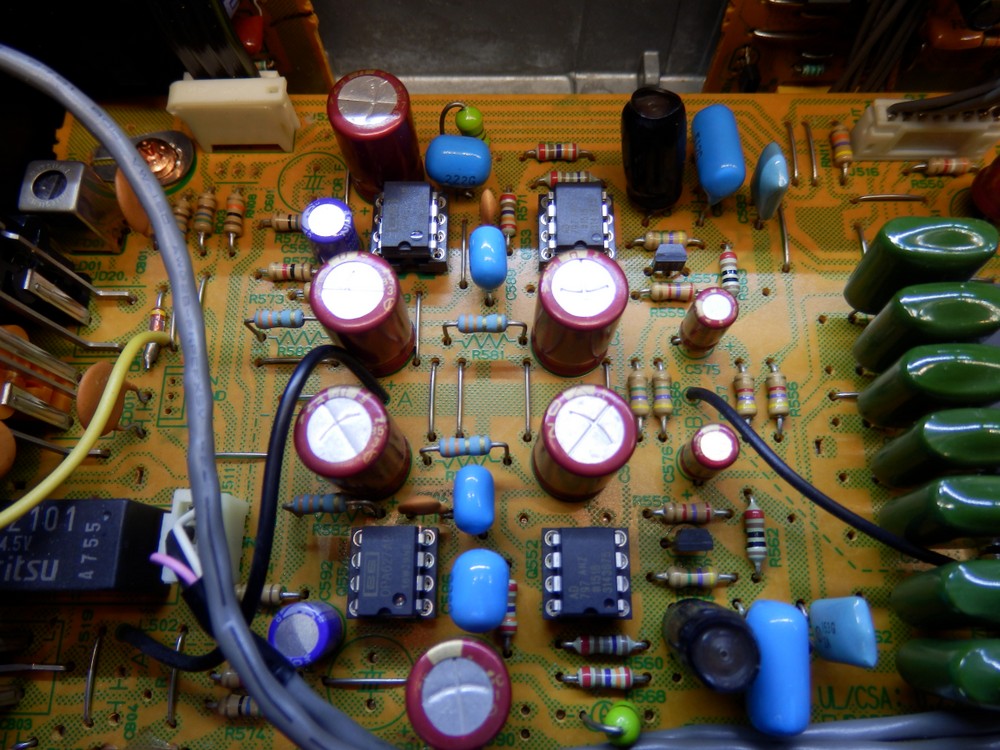

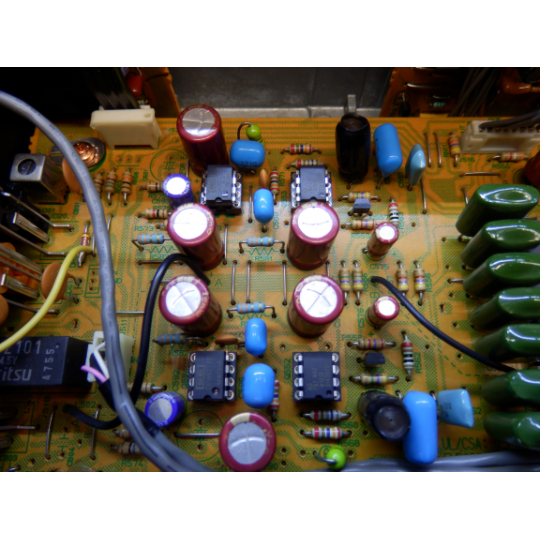

A questo punto rimaneva solo di intervenire sugli operazionali : 4 operazionali 5534D
Va ricordato che gli operazionali non si cambiano senza valutare il circuito in cui sono inseriti, non sono universali e neanche lampadine: togli una mettine un' altra...
Io a tal proposito ho utilizzato un AD797 e un OPA627 montati su 4 zoccoli DIL8 ,ma vanno eliminati i due condensatori ceramici saldati nella parte sottostante della PCB .

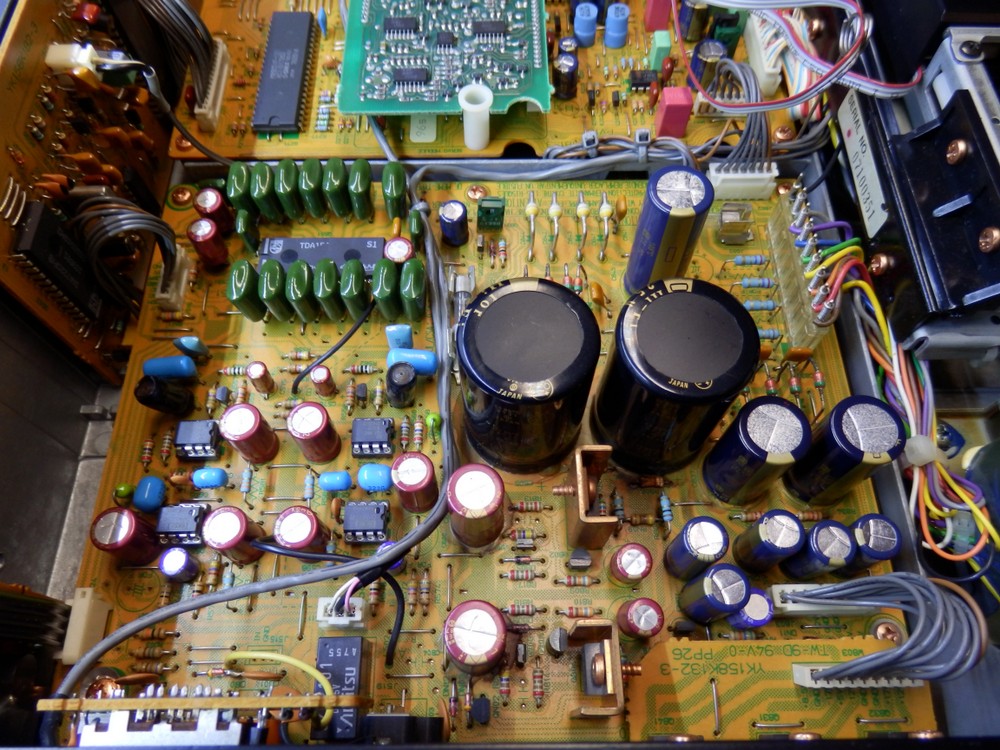

philips CD 960 modifica e sostituzione condensatori
Philips cd960 modifica condensatori logica controllo
Con questi interventi il lettore va decisamente meglio, molto più raffinato e completo , molto più limpido e dettagliato, ma senza perdere quel calore e quel coinvolgimento che riusciva a dare in versione originale .
