Jadis Orchestra Upgrade
Dati Tecnici :
Potenza : 40W classe A
Valvole : 4 x EL34 ( KT88 ) 2 x ECC83
Larghezza di banda Da 5Hz a 60kHz @-3dB
Sensibilità : 250 mV
Numero ingressi : 5 linee
Dimensioni : 53x27x20 cm
Peso: 20 kg
Consumo: 300 W
Bias fisso : deve essere regolato quando si cambiano i tubi
André Calmettes, un appassionato di musica, ha iniziato a produrre un numero limitato di apparecchi per un piccolo gruppo di appassionati. Con il passare del tempo, la sua fama tra gli audiofili è cresciuta e nel 1983 ha fondato l'azienda Jadis. Se inizialmente si poteva considerare una "one man band", presto André si è trovato costretto ad assumere e formare tecnici per far fronte alla sempre crescente domanda di apparecchiature.
Uno dei punti di forza delle elettroniche prodotte da Jadis sono i trasformatori di uscita, come riportato anche sul sito dell'importatore italiano. I trasformatori sono realizzati a mano nelle fabbriche dell'azienda e vengono immersi in resina al fine di dissipare efficacemente il calore e renderli privi di rumori e vibrazioni indesiderate. Indipendentemente dal carico, i trasformatori Jadis sono progettati per rispondere prontamente, offrendo una dinamica eccezionale e una riproduzione accurata delle frequenze sia alte che basse.
È importante sottolineare che la maggior parte degli amplificatori Jadis opera in classe A, una configurazione che assicura un funzionamento continuo delle valvole senza distorsioni di crossover. L'amplificatore Jadis Orchestra appartiene alla famiglia di amplificatori valvolari che utilizzano valvole di tipo EL34, KT88 e KT77 come tubi di potenza. Questa scelta di valvole offre una buona potenza di uscita, con una potenza nominale di circa 40 watt per canale.
Dal punto di vista tecnico, l'amplificatore Jadis Orchestra adotta una configurazione push-pull, che consente un'efficienza energetica superiore e una riduzione delle distorsioni armoniche. Le valvole KT88 utilizzate contribuiscono alla potenza di uscita e al carattere sonoro dell'amplificatore. È importante notare che il bias delle valvole è fisso, il che significa che in caso di sostituzione delle valvole sarà necessario rivolgersi all'assistenza tecnica per effettuare l'adeguato bilanciamento.
Nello stadio di preamplificazione e driver, l'amplificatore utilizza due valvole ECC83. Queste valvole svolgono un ruolo cruciale nel preparare il segnale per l'amplificazione finale, garantendo un'adeguata amplificazione e una corretta gestione delle dinamiche del segnale audio.
Complessivamente, l'amplificatore Jadis Orchestra è apprezzato dagli audiofili per la sua eccellente qualità sonora e l'attenzione ai dettagli nella progettazione e nella realizzazione. Le scelte dei componenti, come i trasformatori di uscita e le valvole selezionate, contribuiscono a una riproduzione musicale coinvolgente, caratterizzata da un'ampia gamma dinamica e una fedele riproduzione delle frequenze.

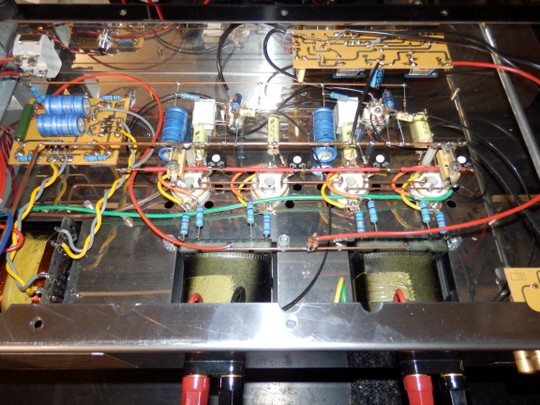

La realizzazione dell'amplificatore Jadis Orchestra segue il metodo point-to-point, tipico delle migliori produzioni nel campo dell'elettronica audio. Vengono impiegati componenti di alta qualità, e la disposizione dei componenti stessi è generalmente ben organizzata, sebbene in alcuni punti si possa notare una perdita di ordine e razionalità che influisce sulla qualità complessiva della realizzazione. Nonostante ciò, è importante sottolineare che la base della realizzazione è solida e di buona qualità. L'intervento in questione ha l'obiettivo di migliorare specifici aspetti dell'amplificatore al fine di ottenere un miglioramento generale delle prestazioni. Si parte quindi da alcune modifiche che faranno poi da contorno ad un quartetto di nuove KT88. Le nuove valvole, selezionate con cura, contribuiranno a migliorare la resa sonora dell'amplificatore, offrendo un maggiore controllo e una migliore linearità nel segnale amplificato. L'obiettivo di questo intervento è quindi quello di ottimizzare il funzionamento complessivo dell'amplificatore, creando una sinergia tra i componenti e le modifiche apportate. Questo permetterà di ottenere una migliore riproduzione sonora, con un'ampia gamma dinamica, una risposta in frequenza più lineare e una maggiore precisione nella riproduzione degli strumenti musicali. L'utilizzo di valvole di alta qualità e le modifiche mirate contribuiranno a valorizzare le caratteristiche sonore dell'amplificatore Jadis Orchestra, offrendo un'esperienza d'ascolto più coinvolgente e appagante .

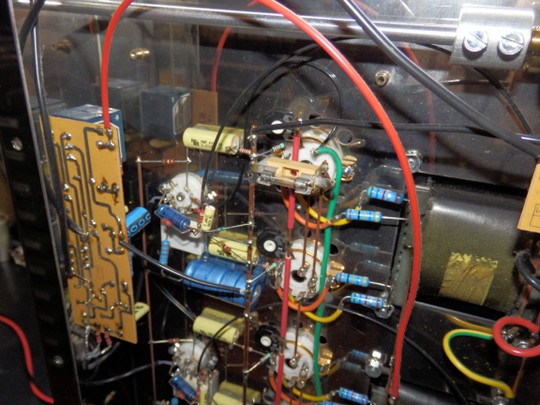

All'interno della questa scheda qui a lato, sono presenti diversi componenti che svolgono ruoli cruciali nel circuito dell'amplificatore. Tra di essi, troviamo il potenziometro del volume e del bilanciamento (balance), nonché il piccolo stadio di ingresso che ospita i condensatori. Originariamente, i condensatori di ingresso erano elettrolitici polarizzati con una capacità di 0,47µF, mentre i condensatori di uscita erano poliestere con una capacità di 1µF.
Per migliorare le prestazioni dell'amplificatore, ho optato per l'utilizzo di due condensatori in poliestere Kemet R82 da 2,2µF in entrambi i casi. Questa scelta consente di incrementare la capacità complessiva del circuito, favorendo una risposta in frequenza più estesa e una migliore trasmissione del segnale audio. Inoltre, ho provveduto a riposizionare le resistenze di uscita, che in precedenza erano collegamenti volanti e presentavano una connessione meno accurata.
Attraverso queste modifiche, si mira a ottenere una maggiore linearità del segnale e una migliore integrità del segnale audio nel percorso di ingresso e uscita dell'amplificatore.

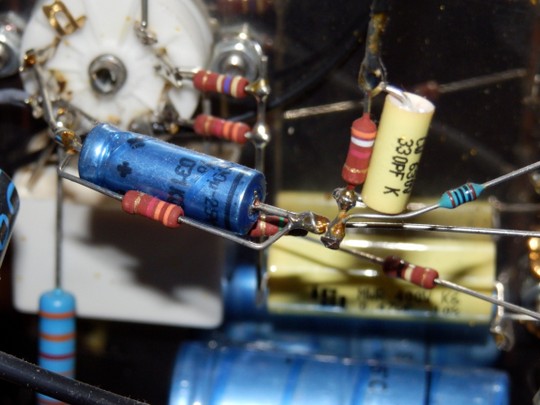

Per ulteriormente migliorare la qualità sonora dell'amplificatore, è stato eseguito un importante intervento che riguarda la sostituzione dei condensatori Icel con quelli di migliore qualità della serie Mundorf Evo Oil. Questa modifica è stata applicata su tutti i vari stadi dell'amplificatore, al fine di ottenere una resa sonora ancora più eccellente.
I condensatori Mundorf Evo Oil sono noti per le loro prestazioni audio di alto livello e per la loro capacità di riprodurre fedelmente il segnale senza introdurre distorsioni o alterazioni indesiderate. La loro sostituzione ha consentito di ottenere una maggiore chiarezza, dettaglio e precisione nel percorso del segnale, migliorando la qualità generale della riproduzione audio.
In concomitanza con questa modifica, si è proceduto anche a una revisione del percorso del segnale all'interno dell'amplificatore, al fine di ottimizzarne ogni aspetto possibile. Questa ottimizzazione ha comportato un'analisi accurata di ogni componente e connessione nel percorso del segnale, al fine di ridurre al minimo le interferenze e le perdite di qualità. Ogni dettaglio è stato curato con attenzione.

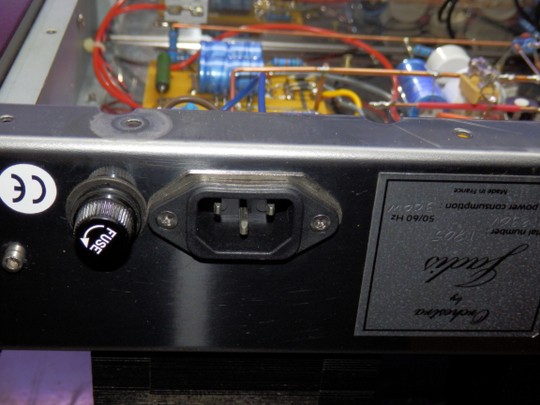

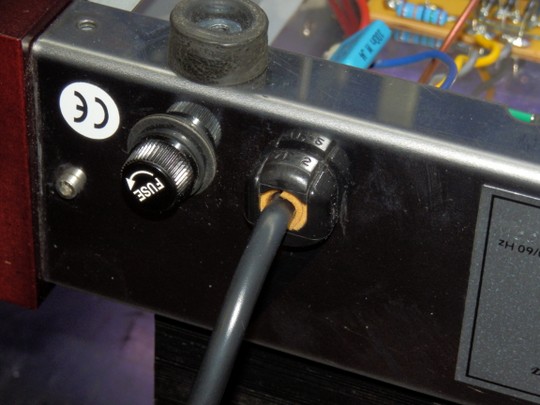

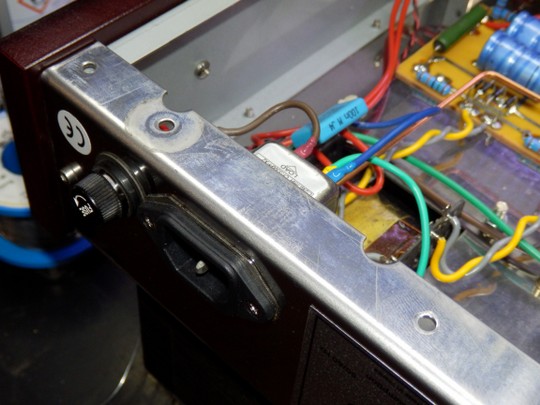

Un'ulteriore modifica significativa è stata apportata all'amplificatore prima di procedere con la regolazione del bias dello stadio di uscita. Questo intervento ha riguardato la sostituzione del cavo di alimentazione originale con una presa VDE filtrata. L'obiettivo di questa modifica è stato quello di ottenere i benefici di utilizzare un cavo di alimentazione di migliore qualità e, al contempo, fornire all'amplificatore una corrente di rete più pulita. Il cavo di alimentazione originale era stato ritenuto inadeguato e poco performante, motivo per cui è stato sostituito con una presa VDE filtrata. Questa presa, oltre a fornire una connessione sicura e stabile, è dotata di un filtro che permette di "pulire" le interferenze presenti sulla rete elettrica. In questo modo, si è ottenuta una corrente di alimentazione più stabile e priva di disturbi, che può contribuire a migliorare le prestazioni globali dell'amplificatore. La sostituzione del cavo di alimentazione ha offerto anche l'opportunità di testare diversi cavi di migliore qualità, al fine di individuare quello che meglio si adatta alle esigenze dell'amplificatore. Questa fase di sperimentazione è stata importante per ottenere una combinazione ottimale tra il cavo di alimentazione e l'amplificatore stesso, garantendo una migliore trasmissione di potenza e una minore degradazione del segnale.
Dopo aver effettuato le modifiche descritte, che comprendevano la sostituzione delle valvole, la regolazione dello stadio di uscita e l'ottimizzazione del percorso del segnale, ho potuto apprezzare pienamente le prestazioni di questo amplificatore. Collegato a una sorgente Teac V5000 e alle casse Heresy Hip di ARG-audio, l'ascolto è stato un vero piacere.
La resa sonora di questo amplificatore si è rivelata decisamente eccezionale, caratterizzata da una presenza e un'imponenza notevoli. L'ascolto degli Alphaville, in particolare, ha offerto un'esperienza coinvolgente e suggestiva grazie a questo setup.
La combinazione dell'amplificatore con la sorgente di alta qualità e le casse ben progettate ha contribuito a creare un suono ricco, dettagliato e maestoso. L'amplificatore è stato in grado di riprodurre in modo accurato le sfumature musicali, offrendo una gamma dinamica ampia e una buona spazialità sonora.
L'ascolto degli Alphaville ( Dance with me , Sounds like a melody tra gli altri ) , con la loro musica coinvolgente e i dettagli sonori intricati, ha permesso di apprezzare appieno le capacità dell'amplificatore nel riprodurre i dettagli musicali e trasmettere l'energia e l'emozione della musica.
Complessivamente, le modifiche apportate, insieme alla scelta delle valvole, la regolazione dello stadio di uscita e l'ottimizzazione del percorso del segnale, hanno dato vita a un'esperienza di ascolto davvero gratificante e di alta qualità. L'amplificatore ha dimostrato di essere in grado di offrire una riproduzione sonora impressionante, permettendo di apprezzare appieno le sfumature musicali e immergersi nella musica con piacere e coinvolgimento ( qualunque essa sia...)
