Audion Silver Nigth 300B SE Riparazione
DATI TECNICI :
Versione: Mk 1
Tubi: 2 x 300B, 1 x 5687, 1 x 6922
Potenza: 2 x 7 Watt Classe A su 8 Ohm a 240 V CA
Impendenza: 4-16 Ohm nominali
Risposta in frequenza:20 – 24 KHz ±3 db
Distorsione @ 1Watt: <0.1% Nessun feedback
Rumore:< (CCIR) – 90 db
Sensibilità: Variabile >150mV
Consumo: 145 Watt
In questo articolo, torniamo a discutere dell'amplificatore Audio Silver Night 300B SE, un apparecchio affascinante che promette un'esperienza sonora di alta qualità con i suoi 7 watt per canale. Purtroppo, come spesso accade, l'inesperienza e la mancanza di competenze possono causare disastri che mettono prematuramente fine alla vita di un dispositivo così prezioso, come è successo al povero Verdier 220. È davvero triste vedere come un amplificatore ben costruito e attentamente progettato possa essere relegato all'oblio a causa degli errori commessi da chi non aveva una conoscenza adeguata. La mancanza di competenza può portare a saldature errate, sostituzioni inadeguate dei componenti e connessioni imprecise, compromettendo irreparabilmente il funzionamento dell'apparecchio. La storia del Verdier 220 deve servire come monito per tutti coloro che si avvicinano all'elettronica senza una preparazione adeguata: l'ignoranza può avere un costo elevato e può mettere fine alla vita di un dispositivo così promettente. È importante prendere sul serio l'apprendimento e acquisire le competenze necessarie per maneggiare correttamente queste apparecchiature, in modo da poter apprezzare a pieno le loro potenzialità senza rischiare danni irreparabili.

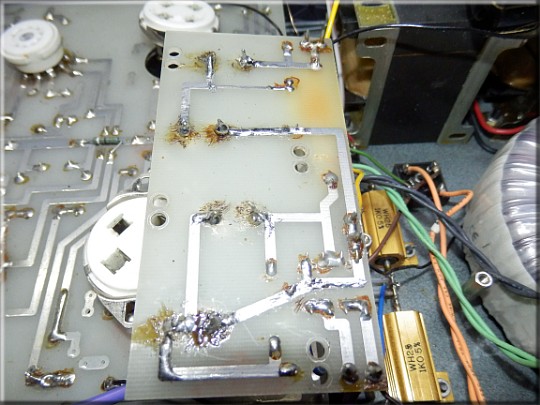

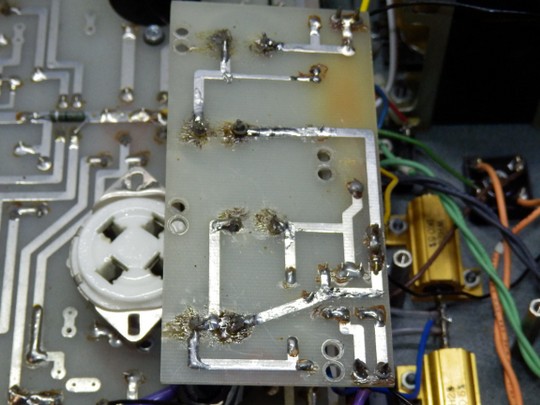

Questo amplificatore Audio Silver 300B è stato consegnato a me in una scatola, dove ha "riposato" per ben 10 anni dopo che il proprietario aveva tentato un aggiornamento. Purtroppo, il risultato di questo tentativo è stato che l'amplificatore, anziché funzionare "meglio" , ha smesso di funzionare del tutto. Ecco perché è stato riposto per tutto questo lungo periodo. È un peccato vedere come un tentativo di upgrade, fatto senza la dovuta competenza, possa portare a un esito così negativo. Guardando l'immagine accanto, possiamo osservare il tentativo di sostituire i condensatori di alimentazione che ha portato a una quasi completa distruzione delle piste sulla scheda. Le saldature approssimative sono evidenti, con alcuni punti di contatto poco sicuri o addirittura mancanti. È un peccato che la foto non renda pienamente giustizia a questa disastrosa situazione. La riparazione è partita proprio da qui, con il ripristino delle piste danneggiate e la correzione delle saldature imprecise. È stato necessario montare i nuovi componenti in modo adeguato, seguendo le corrette procedure di saldatura e assicurando un contatto stabile e affidabile.

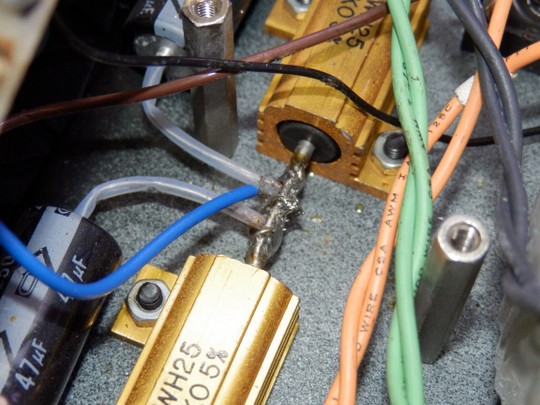

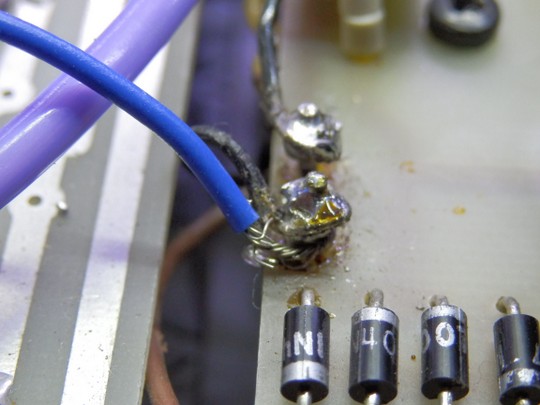

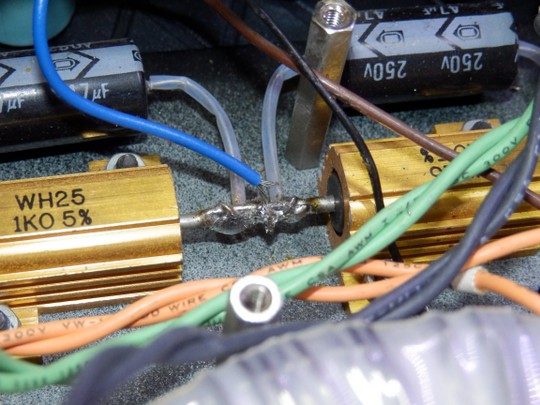

Guardando l'immagine a lato, possiamo osservare una serie di errori e disastri nel lavoro svolto, tra saldature approssimative, collegamenti quasi interrotti e una varietà di pasticci. È evidente che la fretta nel rimuovere e sostituire i componenti ha portato a diversi problemi, tra cui il dimenticarsi di terminare alcuni collegamenti importanti, come l'anodica sulle 300B-TU. È stato quindi fondamentale ripristinare ogni saldatura e garantire che siano eseguite correttamente, con la giusta quantità di stagno e un contatto stabile. Inoltre, ogni connessione deve essere verificata e ripristinata, assicurandosi che tutti i punti siano collegati in modo adeguato.

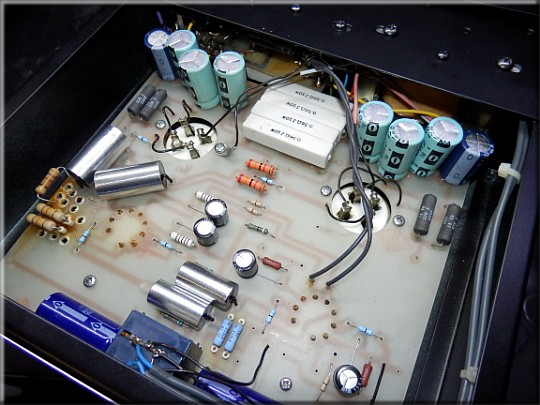

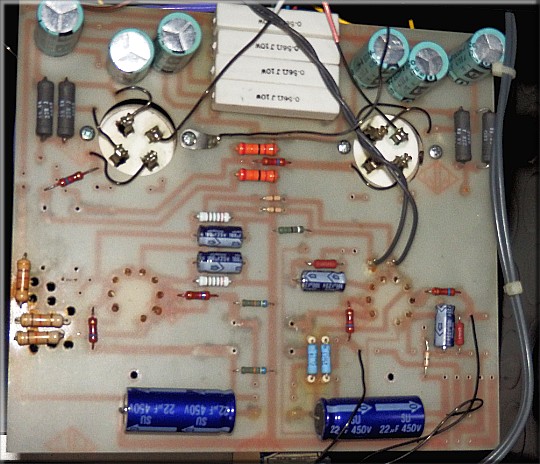

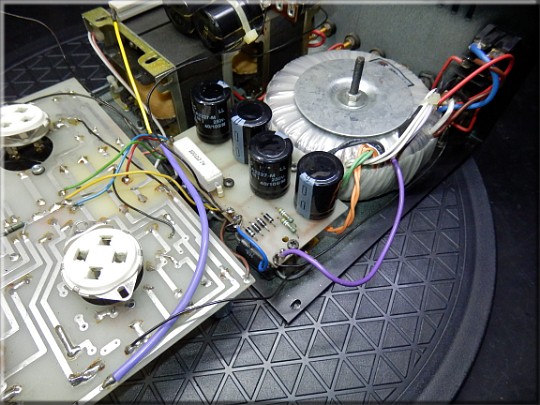

Dopo aver ripristinato tutte le connessioni e aver garantito un funzionamento efficiente della sezione di alimentazione, verificando che le tensioni fossero conformi alle specifiche del produttore, ho proseguito con la scheda principale dove viene sviluppato il circuito di amplificazione. Purtroppo, i condensatori di accoppiamento erano mancanti in quanto erano stati rimossi e venduti prima di riporre l'amplificatore guasto nella decennale scatola.
In seguito a questa "scoperta", ho preso la decisione di effettuare un piccolo upgrade poiché era comunque necessario riposizionare i condensatori di accoppiamento. Ho optato per l'installazione di nuovi condensatori di alta qualità, nello specifico degli ottimi ClarityCap serie ESA , selezionati appositamente per migliorare le prestazioni sonore dell'amplificatore.
È importante sottolineare che gli upgrade devono essere effettuati con cura e conoscenza, tenendo conto dell'interazione tra i componenti e del progetto originale dell'apparecchio. L'obiettivo è sempre quello di migliorare le prestazioni senza compromettere l'integrità del circuito o causare problemi aggiuntivi.
Oltre agli interventi precedentemente menzionati, gli aggiornamenti all'amplificatore Audio Silver 300B hanno coinvolto anche l'ottimizzazione del percorso del segnale. È fondamentale garantire che il segnale audio attraversi il circuito in modo pulito e senza interferenze indesiderate. Sono stati effettuati adeguamenti per migliorare la linearità e la risposta in frequenza dell'amplificatore.
Inoltre, sono stati introdotti nuovi condensatori a bassissima resistenza equivalente (ESR) e bassa induttanza equivalente (ESL) con una capacità aumentata sui catodi delle valvole preamplificatrici. Questa scelta consente di ottenere una maggiore stabilità, una risposta transitoria più veloce e una migliore linearità nella riproduzione del segnale audio.
Un'altra importante modifica è stata l'aumento del filtraggio dei filamenti delle 300B. Questo contribuisce a ridurre ulteriormente il rumore di fondo e a garantire un funzionamento stabile delle valvole. Un'adeguata alimentazione dei filamenti è essenziale per ottenere il massimo dalle valvole e garantire prestazioni audio ottimali.
È un vero piacere poter riascoltare l'amplificatore Audio Silver 300B dopo averlo ripristinato e ottimizzato. Nonostante i danni causati da un intervento precedente maldestro, l'amplificatore ora è tornato al suo 100% offrendo una potenza pulita e di alta qualità con i suoi 7,3 watt su 8 ohm, misurati prima del clipping. Questo è in linea con le specifiche dichiarate dal produttore.
Dopo aver effettuato le necessarie riparazioni e miglioramenti l'amplificatore è tornato a esprimere tutto il suo potenziale offrendo un suono cristallino e coinvolgente offrendo un'ampia dinamica e una fedele riproduzione delle varie sfumature musicali consentendoci di immergerci completamente nell'esperienza di ascolto.
